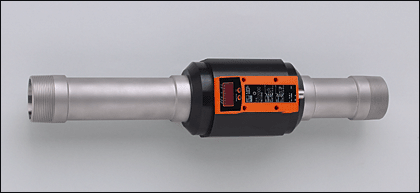

SDN21DGXFPKG/US-100 MESSSTRECK, SD2001, IFM

Naše cena: bez DPH 26.757,10 Kč
s DPH 32.376,09 Kč

Výrobce: IFM
Kategorie: Snímače průtoku
Dostupnost: Na dotaz
Kat. číslo:SD2001
Počet:
  • Popis produktu
  • Dotaz
  • Doporučit známému

Oblast nasazení provozní tlakový vzducht
kvalita vzduchu (DIN 8573-1):
třída 141 (chyba měření. viz dole, hodnota A)
třída 344 (chyba měření. viz dole, hodnota B)
Elektrické provedení DC PNP
Výstupní funkce OUT1: spínač / rozpínač programovatelný nebo impuls
OUT2: spínač / rozpínač programovatelný nebo analogový (4...20 mA škálovatelný)

Provozní napětí [V]19...30 DC ¹)
Proudová zatížitelnost [mA]2 x 250
Ochrana proti zkratu Taktovaný
Odolné proti přepólování ano
Odolné proti přetížení ano
Úbytek napětí [V]< 2
Proudový odběr [mA]< 100
Doba zpoždění při zapnutí [s]0,5
Analogový výstup 4...20 mA (< 500 Ω)
Impulzní výstup Čítač spotřebovaného množství
impulsní váha (hodnotnost) / délka kroku [scf] 0,400...4 000 000 / 0,020...1000
délka impulsu min. 0.049 / max. 2
Možnosti programování hystereze / okénko; spínač / rozpínač; proudový- / pulsní výstup; otočný displej / odpojitelný, zobrazení měřené jednotky
Hlídání proudění
Zobrazovaná oblast 0.0...494,4 scfm 0...29670 scfh
Měřící rozsah 1,4...412,0 scfm 90...24720 scfh
Nastavitelná oblast
Spínací bod, SP 3,7...412,0 scfm 220...24720 scfh
Zpětný spínací bod, rP 0,6...409,9 scfm 100...24600 scfh
analogový startovací bod, ASP 0,0...309,0 scfm 0...18540 scfh
analogový koncový bod, AEP 103,0...412,0 scfm 6180...24720 scfh
V krocích po 0,1 scfm 10 scfh

Utlumení, dAP [s]0 - 0,2 - 0,4 - 0,6 - 0,8 - 1
Doba odezvy [s]< 0,1 (dAP = 0)
Přesnost (v měřícím rozsahu)A): ± (3% MW + 0,3% MEW) / B): ± (6% MW + 0,6% MEW) ***)
Dynamika měření 1:300
Opakovatelnost [%z měřené hodnoty]± 1,5
Hlídání teploty
Zobrazovaná oblast 32...140
Měřící rozsah [°F]32...140
Přesnost [°F]± 2 **)
max. přípustná relativní vlhkost vzduchu [%]90

Okolní teplota [°F]32...140
Teplota média [°F]32...140
Skladovací teplota [°F]-4...185
Krytí, tř.krytí IP 65, III
Odolnost proti tlaku [bar]16
Odolnost proti vibracím
DIN IEC 68-2-6: 5  g (55.....2000 Hz)
El.mag.kompatibilita
EN 61000-4-2 ESD:  4 kV CD / 8 kV AD
EN 61000-4-3 HF v.f. ozářeno:  10 V/m
EN 61000-4-4 skupiny impulsů:  2 kV
EN 61000-4-6 HF v.f. vazba vedení:  10 V
MTTF [letá]227
Materiál pouzdra PBT-GF 20; PC (APEC); Makrolon; V2A (1.4301); Viton
Materiál, který je v kontaktu s médiem V4A (1.4401); V2A (1.4301); Keramika Sklem pasivováno; PEEK; Polyester; Viton; Hliník Eloxováno
Displej
zobrazovací jednotka  4 x LED zelená (scfm, scfh, scf, °F)
Funkční signalizace  1 x LED žlutá
Spínací stav  2 x LED žlutá
Měřené hodnoty  4-poziční alfanumerický display
Programování  4-poziční alfanumerický display
Připojení M12 konekt. připojení

Hmotnost [kg]4,428
Upozornění
¹) podle EN50178, SELV, PELV
**) u proudění média v mezích měřícího rozsahu proudění
***) za podmínek podle DIN ISO 2533
a při zabudování do rozvodových trubek DN50
scf = standardní kubická stopa (feet) (normovaný kubický tok)
scfh = standardní kubický feet za hodinu (normo-kubický tok/hod.)
scfm = standardní cubický feet za minutu (normo-kubický tok/min)
MW = měřena hodnota
MEW = koncová hodnota měřícího rozsahu
měřící, zobrazovací a nastavovací rozsahy se vztahují na normovaný objemový proud podle DIN ISO 2533.
pokyny pro instalaci a provoz převezměte prosím z návodu pro obsluhu.
