Produkty IFM
Snímače průtoku

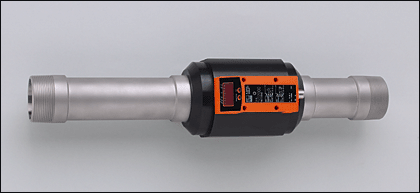

SDR21DGXFPKG/US-100 MESSSTRECK, SD2000, IFM

Naše cena: bez DPH 27.623,00 Kč
s DPH 33.423,83 Kč

Výrobce: IFM
Kategorie: Snímače průtoku
Dostupnost: Na dotaz
Kat. číslo:SD2000
Počet:
  • Popis produktu
  • Dotaz
  • Doporučit známému

Oblast nasazení provozní tlakový vzducht
kvalita vzduchu (DIN 8573-1):
třída 141 (chyba měření. viz dole, hodnota A)
třída 344 (chyba měření. viz dole, hodnota B)
Elektrické provedení DC PNP
Výstupní funkce OUT1: spínač / rozpínač programovatelný nebo impuls
OUT2: spínač / rozpínač programovatelný nebo analogový (4...20 mA škálovatelný)

Provozní napětí [V]19...30 DC ¹)
Proudová zatížitelnost [mA]2 x 250
Ochrana proti zkratu Taktovaný
Odolné proti přepólování ano
Odolné proti přetížení ano
Úbytek napětí [V]< 2
Proudový odběr [mA]< 100
Doba zpoždění při zapnutí [s]0,5
Analogový výstup 4...20 mA (< 500 Ω)
Impulzní výstup Čítač spotřebovaného množství
impulsní váha (hodnotnost) / délka kroku [m³] 0,010...4 000 000 / 0,001...1000
délka impulsu min. 0.043 / max. 2
Možnosti programování hystereze / okénko; spínač / rozpínač; proudový- / pulsní výstup; otočný displej / odpojitelný, zobrazení měřené jednotky
Hlídání proudění
Zobrazovaná oblast 0...840 Nm³/h 0,00...14,00 Nm³/min
Měřící rozsah 2,3 (3)...700 *) Nm³/h 0,039 (0,04)...11,67 *) Nm³/min
Nastavitelná oblast
Spínací bod, SP 6...700 Nm³/h 0,11...11,67 Nm³/min
Zpětný spínací bod, rP 3...696 Nm³/h 0,05...11,61 Nm³/min
analogový startovací bod, ASP 0...525 Nm³/h 0,00...8,75 Nm³/min
analogový koncový bod, AEP 175...700 Nm³/h 2,92...11,67 Nm³/min
V krocích po 1 Nm³/h 0,01 Nm³/min

Utlumení, dAP [s]0 - 0,2 - 0,4 - 0,6 - 0,8 - 1
Doba odezvy [s]< 0,1 (dAP = 0)
Přesnost (v měřícím rozsahu)A): ± (3% MW + 0,3% MEW) / B): ± (6% MW + 0,6% MEW) ***)
Dynamika měření 1:300
Opakovatelnost [%z měřené hodnoty]± 1,5
Hlídání teploty
Zobrazovaná oblast 0,0...60,0
Měřící rozsah [°C]0,0...60,0
Přesnost [°C]± 2 **)
max. přípustná relativní vlhkost vzduchu [%]90

Okolní teplota [°C]0...60
Teplota média [°C]0...60
Skladovací teplota [°C]-20...85
Krytí, tř.krytí IP 65, III
Odolnost proti tlaku [bar]16
Odolnost proti vibracím
DIN IEC 68-2-6: 5  g (55.....2000 Hz)
El.mag.kompatibilita
EN 61000-4-2 ESD:  4 kV CD / 8 kV AD
EN 61000-4-3 HF v.f. ozářeno:  10 V/m
EN 61000-4-4 skupiny impulsů:  2 kV
EN 61000-4-6 HF v.f. vazba vedení:  10 V
MTTF [letá]227
Materiál pouzdra PBT-GF 20; PC (APEC); Makrolon; V2A (1.4301); Viton
Materiál, který je v kontaktu s médiem V4A (1.4401); V2A (1.4301); Keramika Sklem pasivováno; PEEK; Polyester; Viton; Hliník Eloxováno
Displej
zobrazovací jednotka  4 x LED zelená (Nm³/min, Nm³/h, Nm³, °C)
Funkční signalizace  1 x LED žlutá
Spínací stav  2 x LED žlutá
Měřené hodnoty  4-poziční alfanumerický display
Programování  4-poziční alfanumerický display
Připojení M12 konekt. připojení

Hmotnost [kg]4,332
Upozornění
¹) podle EN50178, SELV, PELV
*) hodnota zobrazena na displeji v závorkách
**) u proudění média v mezích měřícího rozsahu proudění
***) za podmínek podle DIN ISO 2533
a při zabudování do rozvodových trubek DN50
MW = měřena hodnota
MEW = koncová hodnota měřícího rozsahu
měřící, zobrazovací a nastavovací rozsahy se vztahují na normovaný objemový proud podle DIN ISO 2533.
pokyny pro instalaci a provoz převezměte prosím z návodu pro obsluhu.
