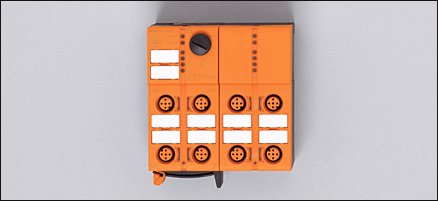

ClassicLine 4DI 4DO-Y IP67, AC5209, IFM

Naše cena: bez DPH 4.654,05 Kč
s DPH 5.631,40 Kč

Výrobce: IFM
Kategorie: Sběrnicové systémy
Dostupnost: Na dotaz
Kat. číslo:AC5209
Počet:
  • Popis produktu
  • Dotaz
  • Doporučit známému

Elektrické provedení 4 vstupy / 4 výstupy; obousměrné
Výstupní funkce tranzistor PNP
Provozní napětí [V]26,5...31,6 DC
celkový proudový odběr z AS-i [mA]< 250

Vstupy
Zapojení 		DC PNP
Napájení senzoru AS-i
Rozsah napájení [V]18...30 DC **)
proudová zatížitelnost pro všechny vstupy najednou [mA]200
Ochrana proti zkratu ano
Spínací úroveň High-signal 1 [V]> 11
Vstupní proud High/Low [mA]> 6 / < 2
AS-Interface / rozšíření adres je možné verze 2.11 a 3.0 / ne

Výstupy
Galvanicky odděleno ano
Ochrana proti zkratu ano
Funkce "hlídací pes" integrována ano
Proudová zatížitelnost pro každý výstup [mA]1000*)
Externí napájecí zdroj podle PELV
Rozsah napájení [V]24 DC (15...30 DC) **)
proudová zatížitelnost pro modul [mA]2000


AC5209
Okolní teplota [°C]-25...70
Krytí IP 67
AS-i Profil S-7.0.E
E/A-konfigurace [Hex] 7
ID-kód [Hex] 0.E
AS-i certifikát připravuje se
El.mag.kompatibilita
EN 50295
IEC 61000-6-2
MTTF [letá]155
Materiál pouzdra PA
Funkční signalizace
Provoz LEDzelená
Chyba LEDčervená
Funkce LEDžlutá

obsazení datových bitů
Datový bitD0D1D2D3
vstup1234
zásuvkaI-1I-2I-3I-4
Pin2+42+42+42+4
výstup1234
zásuvkaO-1/2O-1/2 O2O-3/4O-3/4 O-4
Pin4 2 44 2 4

Hmotnost [kg]0,302
Upozornění
*) spotřební kategorie (DC13): schopnost zapínání a vypínání pro řízení elektromagnetů je dimenzovaná do 20 W (podle IEC 60947-5-1)
vstupy a výstupy nesmějí být galvanicky propojeny
**) přes plochý kabel
žádný z přípojů I-, I+, I1, I2, I3, I4 nesmí být spojen s externím potenciálem, protože jsou galvanicky spojeny s vodiči AS-i kabelu.
napájecí napětí "třída napájení 2" podle cULus
Příslušenství (dodávané) Spodní díl
Příslušenství (volitelné)
uzavárací víčko M12 (E73004)

Zapojení kontaktů
Vstupy
1: napájení senzoru L+
2+4: (vnitřně přemostěno)
datový vstup
3: napájení senzoru L-

výstup
3: externí napětí -
4: spínací výstup +
Vyhrazujeme si právo na změnu tech.parametrů !  —  CZ  —  AC5209  —  02.02.2007
