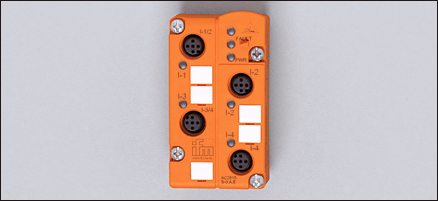

ClassicLine45 4DI M12, AC2505, IFM

Naše cena: bez DPH 3.116,50 Kč
s DPH 3.770,97 Kč

Výrobce: IFM
Kategorie: Sběrnicové systémy
Dostupnost: Na dotaz
Kat. číslo:AC2505
Počet:
  • Popis produktu
  • Dotaz
  • Doporučit známému

Elektrické provedení 4 vstupy
Provozní napětí [V]26,5...31,6 DC
celkový proudový odběr z AS-i [mA]< 240

Vstupy
Zapojení 		DC PNP
Napájení senzoru AS-i
Rozsah napájení [V]18...30 DC *)
proudová zatížitelnost pro všechny vstupy najednou [mA]200
Ochrana proti zkratu ano
Spínací úroveň High-signal 1 [V]>11
Vstupní proud High/Low [mA]>6 / <2
AS-Interface / rozšíření adres je možné Verze 2.1 / ne


AC2505
Okolní teplota [°C]-25...70
Krytí IP 67
AS-i Verze 2.1
AS-i Profil S-0.0.E
E/A-konfigurace [Hex] 0
ID-kód [Hex] 0.E
AS-i certifikát 39101
El.mag.kompatibilita
EN 50295
MTTF [letá]409
Materiál pouzdra PBT (Pocan)
Funkční signalizace
Provoz LEDzelená
Chyba LEDčervená
Funkce LEDžlutá

Připojení kontaktní kolíky na spodní části FK nebo PG
obsazení datových bitů
Datový bitD0D1D2D3
vstup1234
zástrčkaI-1I-2I-3I-4
Pin2+42+42+42+4

Hmotnost [kg]0,112
Upozornění
žádný z přípojů I-, I+, I1, I2, I3, I4 nesmí být spojen s externím potenciálem, protože jsou galvanicky spojeny s vodiči AS-i kabelu.
*) přes plochý kabel

Zapojení kontaktů
Vstupy
1: napájení senzoru L+
2+4: (vnitřně přemostěno)
datový vstup
3: napájení senzoru L-
Vyhrazujeme si právo na změnu tech.parametrů !  —  CZ  —  AC2505  —  18.11.2004
