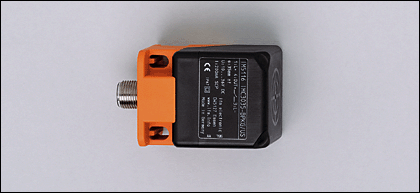

IMC4040-CPKG/US-100-DPA/3D, IM503A, IFM

Kat. číslo: IM503A

Výrobce: IFM

Na dotaz

Naše cena bez DPH: 1 791,70 Kč
s DPH 21 %: 2 167,96 Kč

HS Code (Taric) 85365019

Země původu DE

Popis

Elektrické provedení

DC PNP

Výstupní funkce

Antivalentní

Provozní napětí [V]

10...30 DC ***)

Proudová zatížitelnost [mA]

200

Ochrana proti zkratu

Taktovaný

Odolné proti přepólování

ano

Odolné proti přetížení

ano

Úbytek napětí [V]

< 2,5

Zbytkový proud [mA]

< 0,1

Proudový odběr [mA]

< 20

Pracovní vzdálenost [mm]

0...32,4

Hystereze [% z Sr]

1...20

Spínací frekvence [Hz]

100

Korekční faktor

ocel (St37) = 1 / V2A ca. 0,7 / Ms ca. 0,4 / Al ca. 0,4 / Cu ca. 0,3

Okolní teplota [°C]

-20...50 **)

Krytí, tř.krytí

IP 67, II

El.mag.kompatibilita

EN 61000-4-2 ESD:	8 kV CD / 6 kV AD
EN 61000-4-3 HF v.f. ozářeno:	10 V/m (80...2000 MHz)
EN 61000-4-4 skupiny impulsů:	2 kV
EN 61000-4-5 rázová napěť. vlna:	0,5 (line to line, Ri: 2 Ohm)
EN 61000-4-6 HF v.f. vazba vedení:	10 V (0,15...80 MHz)
EN 55011:	třída B

Označení přístroje

II 3D Ex tD A22 IP67 T80°C X
II 3G Ex nA II T6 X

MTTF [letá]

1208

Materiál pouzdra

pouzdro: PA (polyamid); zástrčka: V4A

Funkční signalizace

Spínací stav LED

žlutá

Provoz LED

zelená

Připojení

M12 konekt. připojení; otočný, aretovaný západkou

Hmotnost [kg]

0,17

Upozornění

**) -25...70 °C při použití mimo Ex-zonu

***) 10...36 V DC při nasazení mimo Ex-zonu

Technické parametry

Objednací kód	IM503A
Výrobce	IFM
