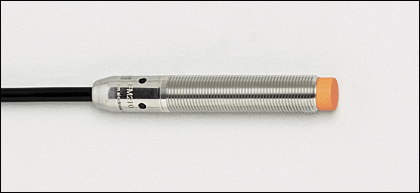

IFK2007-BRKG/M/60V/8M/HH, IFM212, IFM

Kat. číslo: IFM212

Výrobce: IFM

Na dotaz

Naše cena bez DPH: 2 034,35 Kč
s DPH 21 %: 2 461,56 Kč

HS Code (Taric) 85365019

Země původu DE

Popis

Elektrické provedení

DC PNP/NPN

Výstupní funkce

Rozpínač

Provozní napětí [V]

10...60 DC

Proudová zatížitelnost [mA]

200

Minimání zátěžový proud [mA]

Ochrana proti zkratu

Taktovaný

Odolné proti přepólování

ano

Odolné proti přetížení

ano

Úbytek napětí [V]

< 2,5

Zbytkový proud [mA]

< 0,5

Zkouška pro životni prostředí

odolnost vůči vibracím (EN 60068-2-6 Fc):
20 g; 10...3000 Hz; při -20 °C a 50 °C; 50 frekvenčních cyklů; 1 oktáva/minutu; ve 3 osách

odolnost vůči rázům (EN 60068-2-27 Ea):
100 g; 11 ms půlsinusovka; vždy 3 rázy v každém směru 3 souřadnicových os při -40 °C a 85 °C

trvalá odolnost vůči rázům (EN 60068-2-29 Eb):
40 g; 6 ms; vzdy 4000 rázů v každém směru 3 souřadnicových os při -20 °C a 50 °C

rychlé střídání teplot (EN 60068-2-14 Na):
TA=-40 °C; TB=85 °C; t1=30 min; t2=< 10 s; 50 cyklů

test na stříkající slanou mlhu (EN 60068-2-52 Kb):
stupeň přísnosti 5 (4 zkušební cykly)

Reálná spínací vzdálenost (Sr) [mm]

7 ± 10 %

Pracovní vzdálenost [mm]

0...5,67

Odchylka spínacího bodu [% z Sr]

-10...10

Hystereze [% z Sr]

1...20

Spínací frekvence [Hz]

300

Korekční faktor

ocel (St37) = 1 / V2A ca. 0,7 / Ms ca. 0,5 / Al ca. 0,5 / Cu ca. 0,4

IFM212

Okolní teplota [°C]

-40...85

Krytí, tř.krytí

IP 67 / IP 69K, II

El.mag.kompatibilita

oblast motorových vozidel (KFZ)
vysílané rušení a odolnost proti rušení podle KFZ-směrnice (pro motor. vozidla) 95/54/EG
odolnost proti rušení podle DIN ISO 11452-2:	100 V/m
rušivé veličiny po vedení podle ISO 7637-2:
impuls	1 2 3a 3b 4 5
stupeň přísnosti	IV IV IV IV IV IV
kritérium výpadku	C C A A A C
EN 61000-4-2 ESD:	4 kV CD / 8 kV AD
EN 61000-4-3 HF v.f. ozářeno:	10 V/m (80...1000 MHz)
EN 61000-4-4 skupiny impulsů:	2 kV
EN 61000-4-5 rázová napěť. vlna:	0,5 kV (síť vodič k vodiči)
EN 61000-4-6 HF v.f. vazba vedení:	10 V (0,15...80 MHz)
EN 55011:	třída B

MTTF [letá]

1157

Materiál pouzdra

pouzdro: Nerezová ocel; aktivní plocha: PBT; LED-okénko: PEI; Upevňovací matice: Mosaz

Funkční signalizace

Spínací stav LED

žlutá (4 x 90°)

Připojení

PUR-kabel / 8 m; 2 x 0,5 mm²

Hmotnost [kg]

0,334

Příslušenství (dodávané)

2 Upevňovací matice

Vyhrazujeme si právo na změnu tech.parametrů ! CZ IFM212 10.09.2008

Technické parametry

Objednací kód	IFM212
Výrobce	IFM
